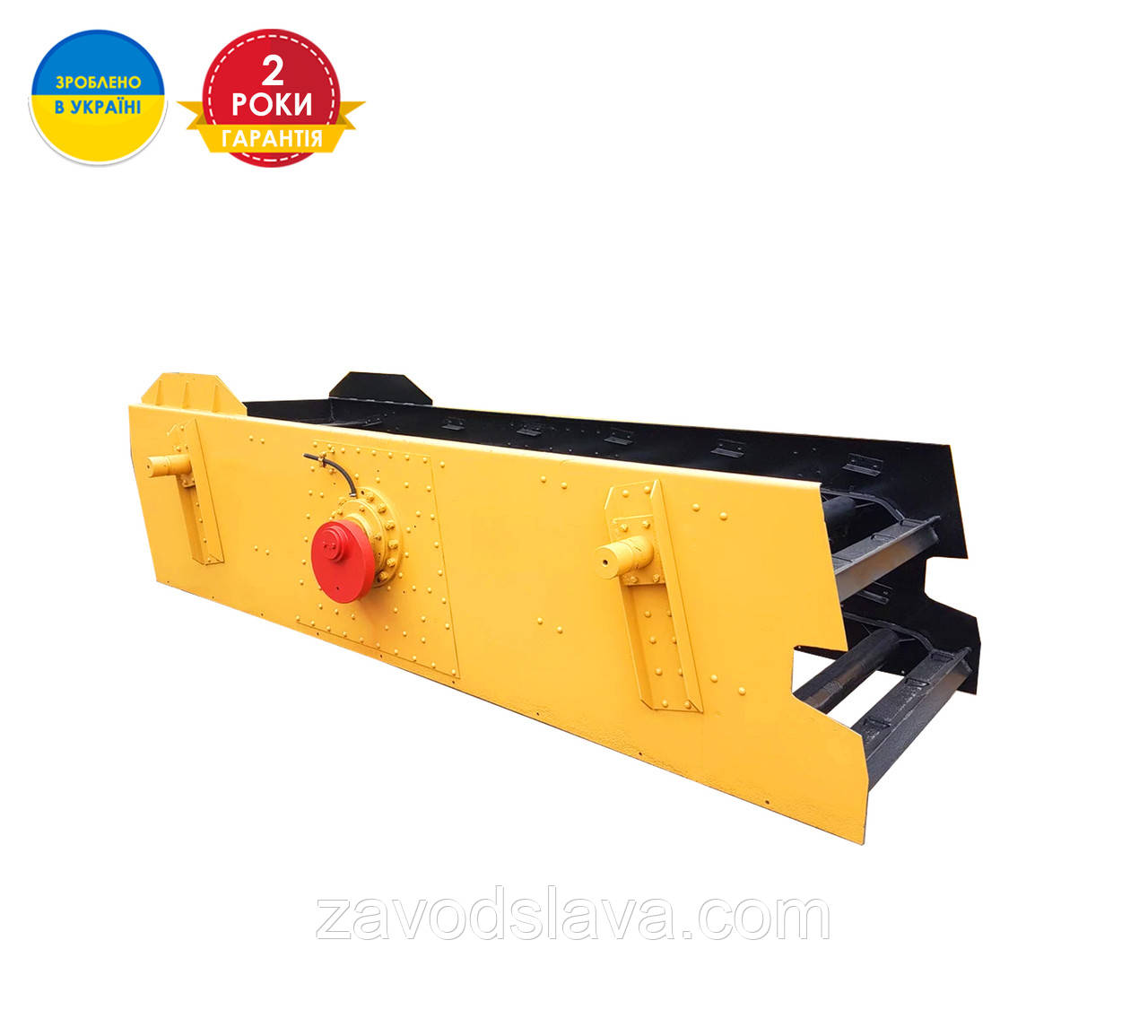

Гуркіт ГІЛ 52 А

   Гуркіт ГІЛ 52 А призначений для поділу по крупності сипучих матеріалів з об'ємною масою насипного вантажу не більше (залежно від модифікації) 1,4 т/м3 … 2,8 т/м3 на операціях сухого (з поверхневою вологою матеріалу не більше 5 %) грохочення вугілля, антрацитів та горючих сланців крупністю шматків харчування не більше 300 мм.

Найменування, параметри і розміри:

ГВі - 2,2 х1
(ГІЛ-21) ГВі-3,75х1
(ГІЛ-31) ГВі-6,8х1
(ГІЛ-41) ГВі-8,3х1
(ГІЛ-51)
Продуктивність за вихідним матеріалом, т/рік 10 50 100 120
Число ярусів звт, шт. 1 1 1 1
Розміри поверхні, що просіює, мм, не більше
ширина 1000 1250 1500 1750
Довжина 2285 3000 4530 4775
Кут нахилу просіює поверхні градус 10...25 10...25 10...25 10...25
Площа просіюючої поверхні м2 2,2±0,1 3,75±0,2 6,8±0,2 8,3±0,2
Амплітуда колівань короба, мм 4,3±0,2 3,2±0,2 3,0±0,2
Частота колівань, з-1 16,2±0,2 16,2±0,2 16,2±0,2 16,2±0,2
Номінальна потужність електродвигуна, кВт 2,2 5,5 7,5 7,5
Габаритні розміри колівної частини гуркоту, мм, не більше
Довжина 2311 3200 4565 5050
ширина 1550 2351 2170 2550
висота 670 700 1280 850
Маса гуркоту, кг, не більше 1240 850 2890 2600

Два яруси звт:

Найменування, параметри і розміри ГВі-3,75х2 (ГІЛ-32) ГВі-6,5х2 (ГІЛ-42) ГВі-8,3х2 (ГІЛ-52) ГВі-8х2 (ГІЛ-52А) ГВі-8х2М (ГІЛ-52 М) ГВі-7,8х2У ГІЛ-52У (СМД-121)
Продуктивність за вихідним матеріалом, т/рік 100 100 801...50 100 80...400 300
Число ярусів звт, шт. 2 2 2 2 2 2
Розміри поверхні, що просіює, мм, не більше
ширина 1250 1500 1750 1750 1750 1750
Довжина 3000 4500 4775 4654 4700 4500
Кут нахилу поверхні, що просіює, градус 10...25 10...25 10...25 10...25 15...25 10...25
Площа просіюючої поверхні м2 3,75±0,2 6,5±0,2 8,3±0,2 8,14±0,2 8,14±0,2 7,8±0,2
Амплітуда колівань короба, мм 3,7±0,2 3,2±0,2 3,0±0,2 3,2±0,2 3,0...4,5 3,2±0,2
Частота колівань, з-1 16,0±0,2 16,2±0,2 16,2±0,2 16,2±0,2 16,2±0,2 16,2±0,2
Номінальна потужність електродвигуна, кВт 5,5 7,5 7,5 7,5 11 15
Габаритні розміри колівної частини гуркоту, мм, не більше
Довжина 3200 4580 5050 4880 5058 5186
ширина 1900 2170 2550 2480 2480 3400
висота 1250 1200 1200 1200 1140 1230
Маса гуркоту, кг, не більше 1990 3502 3240 3195 4100 4000

Три яруси звт:

Найменування, параметри та розміри

ГВі-3,7 х3
(ГІЛ-33) ГВі-6х3
(ГІЛ-43) ГВі 8х3
(ГІЛ-53)
Продуктивність за вихідним матеріалом, т/год 40 100 80...300
Число ярусів сит, шт. 3 3 3
Розміри поверхні, що просіває, мм, не більше
ширина 1250 1500 1750
довжина 3000 4000 4745
Кут нахилу поверхні, що просіває, градус 10…25 10…25 10…25
Площа поверхні, що просіває, м2 3,75±0,2 6,0±0,2 8,3±0,2
Амплітуда коливань короба, мм 4,3±0,2 3,2±0,2 3,0…4,5
Частота коливань, с-1 16,2±0,2 16,2±0,2 16,2±0,2
Номінальна потужність електродвигуна, кВт 5,5 7,5(15) 15
Габаритні розміри коливається частини гуркоту, мм, не більше
довжина 3200 4580 5065
ширина 2351 2800 2500
висота 1500 1580 1750
Маса гуркоту, кг, не більше 1950 3420 3900
