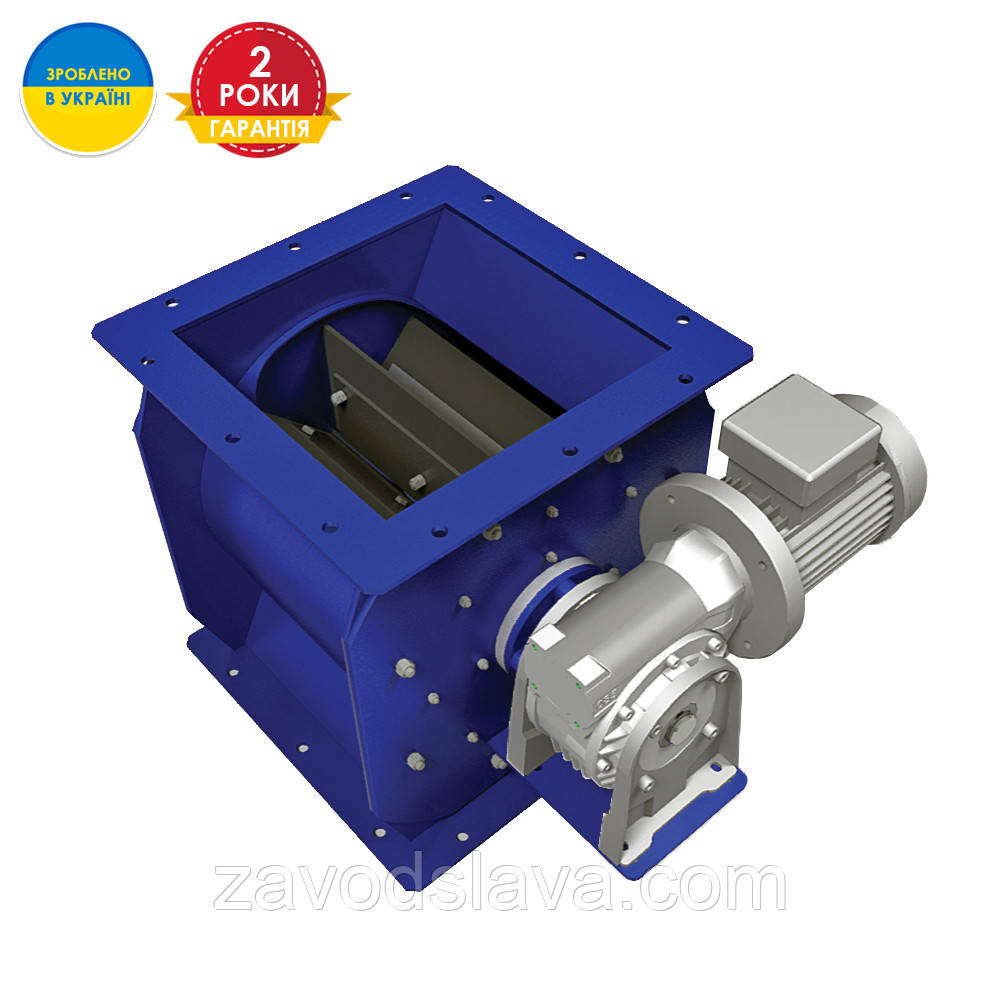

Живильник шлюзовий Ш-5 Витязь

Живильник шлюзовий використовується для подачі добре сипучих порошкоподібних і зернистих матеріалів з одночасним дозуванням.

Дозування матеріалів в живильнику здійснюється за рахунок безперервного надходження матеріалу з бункера в завантажувальний патрубок, по мірі відсутності налипання сировини на стінки осередків ротора живильника.

Живильник шлюзовий являє собою корпус із завантажувальним та розвантажувальним патрубками та двома бічними кришками. Всередині корпусу живильника знаходиться ротор з горизонтальним валом. Ротор має конічну (або циліндричну для Ш5-45) форму і складається з двох дисків, між якими є перегородки, що утворюють окремі осередки. В одній або обох кришках вмонтовані підшипникові вузли, на які спирається вал. Для ущільнення валу в місцях виходу з кришок корпусу передбачені сальникові ущільнення.

У шлюзових живильниках моделей Ш5-15, Ш5-20, Ш5-30 передбачений гвинт, який дозволяє переміщувати ротор на валу в горизонтальному напрямку, що дає можливість регулювання радіального зазору між роторною порожниною і корпусом.

Під час роботи живильника у верхні осередки ротора під дією сил тяжіння засипається робочий матеріал. При повороті ротора на 180 ° матеріал висипається з живильника.

Привід живильника складається з редуктора-варіатора та електродвигуна і може бути виконаний з електричним (а - на малюнку), пневматичним (б - на малюнку), ручним (в - на малюнку) регулюванням продуктивності живильника без регулювання. Для ручного регулювання передбачено маховичок з лімбом.

Живці шлюзові придатні для експлуатації як у закритих приміщеннях, так і на відкритих майданчиках.

Живильники виготовляються у загальнопромисловому виконанні та у виконанні для вибухонебезпечних зон класу В-Iа та В-IIа.
