Живильник шлюзовий Ш 3

Живильник шлюзовий використовується для подачі добре сипучих порошкоподібних і зернистих матеріалів з одночасним дозуванням.

Детальні параметри та приєднувальні розміри

Дозування матеріалів в живильнику здійснюється за рахунок безперервного надходження матеріалу з бункера в завантажувальний патрубок, по мірі відсутності налипання сировини на стінки осередків ротора живильника.

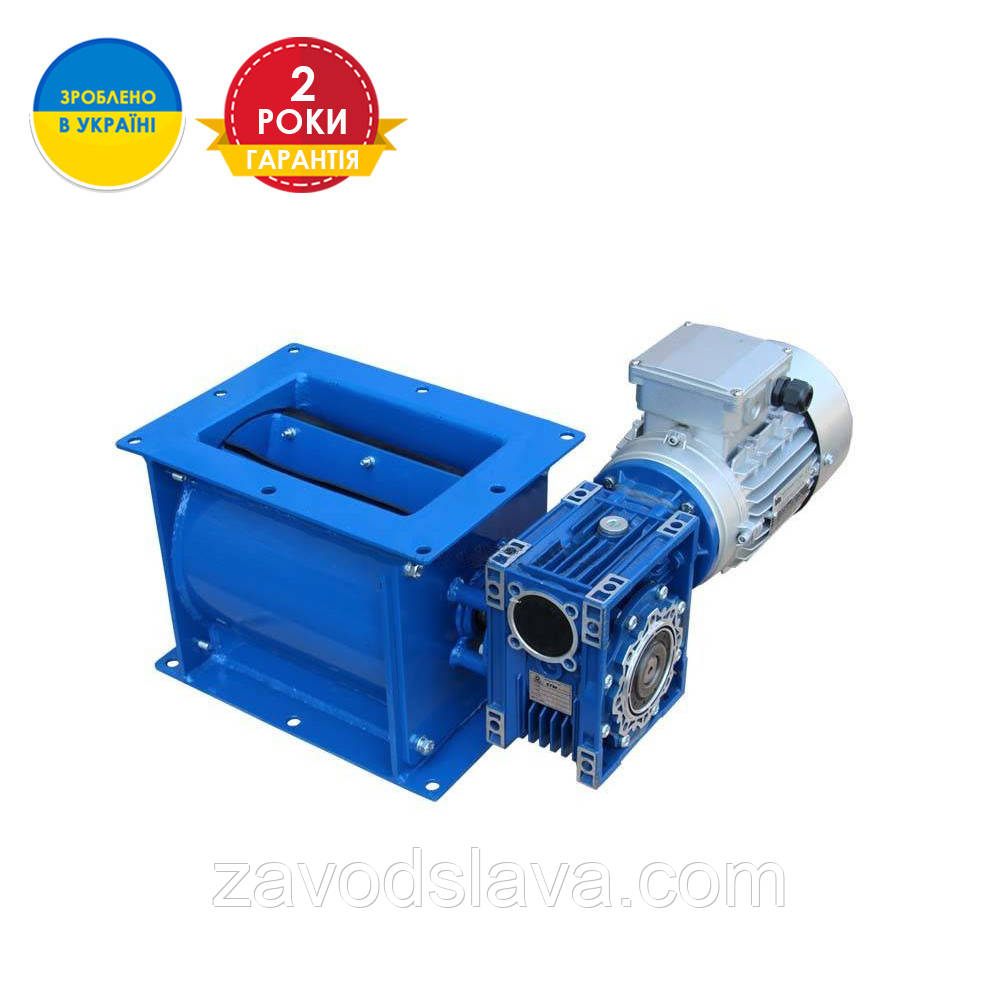

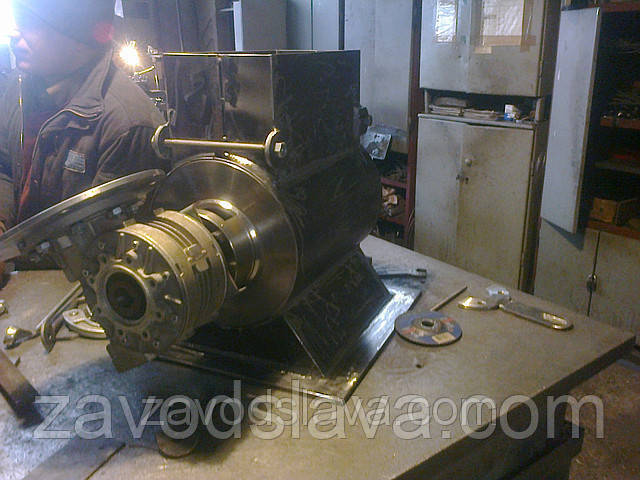

Живильник шлюзовий являє собою корпус із завантажувальним і розвантажувальним патрубками і двома бічними кришками. Усередині корпусу живильника, знаходиться ротор з горизонтальним валом. Ротор має конічну (або циліндричну для Ш5-45) форму і складається з двох дисків, між якими є перегородки, що утворюють окремі комірки. В однієї або обох кришках вмонтовані підшипникові вузли, на які спирається вал. Для ущільнення вала в місцях його виходу з кришок корпусу передбачені сальникові ущільнення.

В шлюзових живильниках моделей Ш3-15, Ш3-20, Ш3-30, Ш3-45 передбачений гвинт, який дозволяє переміщати ротор на валу в горизонтальному напрямку, що дає можливість регулювання радіального зазору між порожниною ротора і корпусом.

Під час роботи живильника у верхні клітинки ротора під дією сил тяжіння засипається робочий матеріал. При повороті ротора на 180° матеріал висипається з живильника.

Привід живильника складається з редуктора-варіатора і електродвигуна і може бути виконаний з електричним, пневматичним, ручним регулюванням продуктивності живильника і без регулювання. Для ручного регулювання передбачений маховичок з лімбом.

Шлюзові живильники придатні для експлуатації, як в закритих приміщеннях, так і на відкритих майданчиках. Прості і невибагливі в обслуговуванні.
Живильники виготовляються у загальнопромисловому виконанні та у виконанні для вибухонебезпечних зон класу В-Iа та В-IIа.
