Норія стрічкова (ланцюгова) МЗ Вітязь

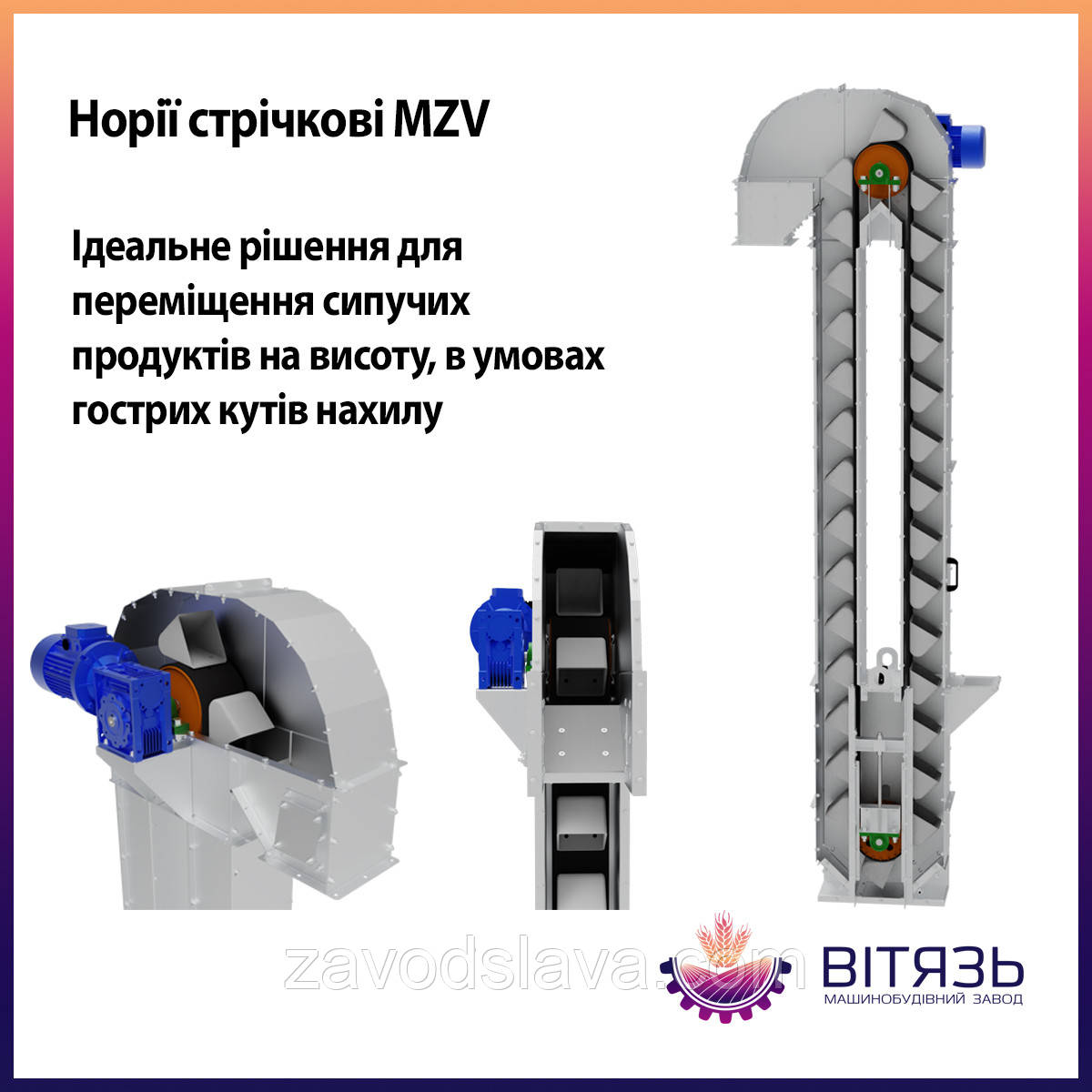

Норії стрічкові НЗ-10, НЗ-20, НЗ-50, НЗ-100, НЗ-175 призначені для вертикального транспортування зерна та сипучих продуктів на висоту без втрат, завдяки ковшам, що запобігають просипанню сировини.
Такий вид транспортера є відмінне рішення для переміщення сипучих продуктів на висоту, в умовах гострих кутів нахилу. Великою перевагою норії є те, що вона займає мало місця в виробничому просторі.
Також ви можете замовити у нас напряму від виробника засувки ручні, електричні, клапани, розтарювачі бігбегів, силоси, зерносушарки, завальні ями, шлюзові живильники (затвори).
Наш досвід дозволяє сказати, що ми зробимо майже будь-який конвеєр за вашими параметрами.
Ціна адекватна, якість – європейська!
Строки договірні.
Є складські позиції!
Якщо є технічне завдання, скидайте на прорахунок.
Підйомно-транспортний механізм має таку конструкцію.
Особливості:
- невеликі габаритні розміри;
- підйом вантажів на висоту до 50 метрів;
- ліво - та правостороннє розміщення двигуна-редуктора;
- оснащення приладами контролю, пристроями для гальмування - підвищує рівень безпеки.
- простота і надійність конструкції.
Технічні характеристики норії:
|
№ п/п |
Найменування показника |
Величина показника |
|||
|
Н-3 |
Н-10 |
Н-20 |
Н-50 |
||
|
1. |
Продуктивність по зерну (при 0,75 т/м3) при вологості 17%, т/год, не менше |
3 |
10 |
20 |
50 |
|
2. |
Встановлена потужність приводу при висоті норії, кВт: - 5 м - 10 м - 20 м - 30 м - 40 м |
0,25 0,25 0,37 0,55 0,75 |
0,75 1,1 2,2 3 4 |
1,5 2,2 3 4 5,5 |
3 4 5,5 11 15 |
|
3. |
Частота обертання приводного барабана, об/хв. |
90 |
70 |
71 |
90 |
|
4. |
Швидкість стрічки, м/с |
1,2 |
1,48 |
1,85 |
2,96 |
|
5. |
Крок ковшів, мм |
500 |
280 |
220 |
185 |
|
6. |
Розміри ковшів, мм - ширина - виліт - висота |
140 125 90 |
140 125 90 |
160 125 90 |
170 130 100 |
|
7. |
Діаметр привідного барабану, мм |
250 |
400 |
500 |
630 |
|
8. |
Розміри голівки, мм: - довжина - ширина (з урахуванням приводу) - висота |
650 до 800 >650 |
1114 до 1350 1000 |
1290 до 1350 1000 |
1520 до 1800 1300 |
|
9. |
Розміри башмака, мм: - довжина - ширина - висота |
830 316 600 |
1290 365 920 |
1452 400 920 |
1670 470 1000 |
|
10. |
Ширина стрічки, мм |
150 |
150 |
175 |
200 |
|
11. |
Товщина стінки, мм - головки - башмака - секції шахти |
3-4 3-4 2-3 |
3-4 2-4 2-3 |
3-4 2-4 2-3 |
3-4 2-4 2-3 |
|
12. |
Маса, при висоті норії, м: - 5 м - 10 м - 20 м - 30 м - 40 м |
300 400 600 800 1000 |
470 630 950 1050 1250 |
520 820 1100 1210 1390 |
650 950 1150 1450 1680 |
Технічні характеристики норії типу М-100, М-175, М-350
|
№ п/п |
Найменування показника |
Величина показника |
||
|
Н-100 |
Н-175 |
Н-350 |
||
|
1. |
Продуктивність по зерну (при 0,75 т/м3) при вологості 17%, т/год, не менше |
100 |
175 |
350 |
|
2. |
Встановлена потужність приводу при висоті норії, кВт: - 10 м - 20 м - 30 м - 40 м - 50 м - 60 м |
7,5 11 15 18,5 22 30 |
11 18,5 22 30 37 45 |
30 45 55 75 90 110 |
|
3. |
Частота обертання приводного барабана, об/хв. |
71 |
50 |
63 |
|
4. |
Швидкість стрічки, м/с |
2,78 |
2,5 |
3,2 |
|
5. |
Крок ковшів, мм |
185 |
210 |
380 |
|
6. |
Розміри ковшів, мм - ширина - виліт - висота |
270 155 120 |
420 175 185 |
2 ковша по 380 185 200 |
|
7. |
Діаметр привідного барабану, мм |
750 |
970 |
970 |
|
8. |
Розміри голівки, мм: - довжина - ширина (з урахуванням приводу) - висота |
1745 до 2100 1400 |
2600 до 2500 1800 |
2600 до 3300 1800 |
|
9. |
Розміри черевика, мм: - Довжина - ширина - Висота
|
2020 620 1300 |
2760 938 1590 |
2760 1300 1590 |
|
10. |
Ширина стрічки, мм |
300 |
450 |
800 |
|
11. |
Товщина стінки, мм
- Головки - черевика - секції шахти
|
3-4 3-4 2-3 |
3-4 3-4 3 |
3-4 3-4 3-4 |
|
12. |
Маса, при висоті норії, м (без урахування приводу): - 10 м - 30 м - 45м - 60 м |
1600 3450 4510 5450 |
2700 4400 5620 7810 |
3500 5650 7200 9950 |
Ціна норій оптимальна, тому що не включає божевільних накруток. Наш коник – власне виробництво якісної продукції. Купити норії в Україні – дзвоніть, ми завжди на зв'язку!!!
| Основні | |
|---|---|
| Споживана потужність | 7.5 кВт |
| Виробник | Витязь |
| Гарантійний термін | 12 міс |
| Країна виробник | Україна |
| Займана площа | 2 кв.м |
| Максимальна загальна вага | 22 т |
| Тип переміщуваного вантажу | Сипучий |
| Тип конвеєра за наявності тягового механізму | З тяговим механізмом |
| Тип конвеєра з тяговим механізмом | Ланцюговий |
| Тип конвеєра за грузонесущим механізмом | Ковшовий |
| Область застосування конвеєра | Сільське господарство і скотарство, Хімічна промисловість, Зернові культури |
| Тип траси конвеєра за напрямом переміщення вантажу | Вертикальна замкнута |
| Принцип переміщення вантажу на конвеєрі | В ковшах |
| Продуктивність по масі | 100 т/год |
